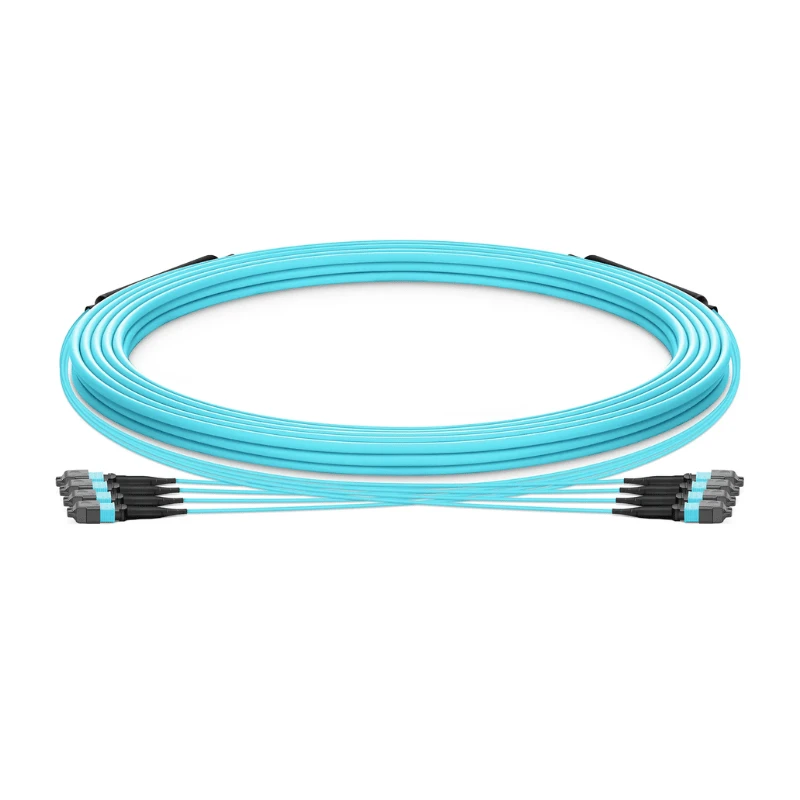

OM3 MPO मल्टीमोड फाइबर केबल एक फैक्ट्री टर्मिनेटेड मल्टीमोड फाइबर असेंबली है जो OM3 ऑप्टिकल फाइबर और MPO/MTP मल्टीमोड फाइबर कनेक्टर के साथ बनाई गई है।
तकनीकी निर्देश
|
पैरामीटर |
विनिर्देश |
|
उत्पाद का प्रकार |
OM3 MPO मल्टीमोड फाइबर केबल |
|
फाइबर प्रकार |
OM3 मल्टीमोड फाइबर |
|
फाइबर का आकार |
50/125 μm |
|
वेवलेंथ |
850 एनएम/1300 एनएम |
|
फाइबर गिनती |
8/12/24/48/72/144 फाइबर |
|
कनेक्टर प्रकार |
एमपीओ/एमटीपी |
|
कनेक्टर ए |
पुरुष महिला; पिन किया गया/अनपिन किया गया |
|
कनेक्टर बी |
पुरुष महिला; पिन किया गया/अनपिन किया गया |
|
विचारों में भिन्नता |
टाइप ए / टाइप बी / टाइप सी |
|
केबल संरचना |
गोल केबल/माइक्रो-वितरण केबल/रिबन केबल |
|
जैकेट सामग्री |
एलएसजेडएच / पीवीसी / ओएनएनपी |
|
केबल लंबाई |
कस्टम लंबाई |
|
परिचालन तापमान |
-20 डिग्री से +70 डिग्री |
|
ऑप्टिकल परीक्षण |
निवेशन हानि / वापसी हानि |
|
कनेक्टर निरीक्षण |
समाप्त-चेहरा निरीक्षण / 3डी इंटरफेरोमीटर निरीक्षण |
|
अनुपालन |
RoHS / पहुंच / CE; यूएल 910 और सीपीआर कॉन्फ़िगरेशन लागू केबल निर्माण के अधीन हैं |
OM3 फाइबर विशेषताएँ
ओएम3 फाइबर ग्रेड ऑप्टिकल पथ की मल्टीमोड ट्रांसमिशन विशेषताओं को परिभाषित करता है, जबकि एमपीओ/एमटीपी समाप्ति यह निर्धारित करती है कि उपकरण इंटरफ़ेस पर व्यक्तिगत फाइबर चैनल कैसे प्रस्तुत किए जाते हैं।
असेंबली-स्तर का प्रदर्शन
ओएम3 एमपीओ असेंबली के लिए, फाइबर विनिर्देश और कनेक्टर समाप्ति का मूल्यांकन स्वतंत्र घटक विवरण के बजाय एक तैयार ऑप्टिकल पथ के रूप में किया जाता है।
हानि विन्यास
DIMI अलग-अलग MPO/MTP हानि ग्रेड प्रदान करता है, जिससे तैयार असेंबली को कनेक्टेड लिंक की ऑप्टिकल हानि आवश्यकताओं के अनुसार निर्दिष्ट किया जा सकता है।
ट्रांसमिशन की शर्तें
प्राप्त करने योग्य ट्रांसमिशन दूरी अलगाव में केबल विनिर्देश के बजाय, ट्रांसीवर, निष्क्रिय घटकों और उपलब्ध ऑप्टिकल बजट सहित संपूर्ण ऑप्टिकल लिंक पर निर्भर करती है।
केबल निर्माण
केबल संरचना
चयनित केबल निर्माण एमपीओ/एमटीपी समाप्ति से पहले मल्टी फाइबर असेंबली की आंतरिक व्यवस्था और यांत्रिक सुरक्षा को परिभाषित करता है।
फाइबर संरक्षण
चयनित निर्माण समूह और निर्दिष्ट केबल डिज़ाइन और फाइबर गिनती के अनुसार व्यक्तिगत फाइबर की सुरक्षा करता है।
जैकेट विशिष्टता
जैकेट निर्माण को तैयार केबल की आवश्यक यांत्रिक, पर्यावरणीय और अनुपालन आवश्यकताओं के साथ परिभाषित किया गया है।
एमपीओ समाप्ति
कनेक्टर कॉन्फ़िगरेशन:एमपीओ/एमटीपी कनेक्टर्स को निर्दिष्ट कनेक्टर प्रकार, लिंग, पिन कॉन्फ़िगरेशन और अंत से {{1} अंत फाइबर मैपिंग के अनुसार फ़ैक्टरी में समाप्त कर दिया जाता है।
ध्रुवीयता और फाइबर मानचित्रण:निर्दिष्ट ध्रुवता दो कनेक्टर सिरों के बीच फाइबर स्थिति संबंध को परिभाषित करती है, शिपमेंट से पहले पुष्टि की गई मैपिंग के खिलाफ पूर्ण असेंबली को सत्यापित किया जाता है।
उत्पाद गुणवत्ता सत्यापन
ऑप्टिकल परीक्षण
प्रत्येक तैयार असेंबली पुष्टि किए गए ऑप्टिकल विनिर्देश के अनुसार शिपमेंट से पहले प्रविष्टि हानि और वापसी हानि परीक्षण से गुजरती है।
01
कनेक्टर ज्यामिति
एमपीओ कनेक्टर ज्यामिति को 3डी इंटरफेरोमीटर माप द्वारा सत्यापित किया जाता है, जिसमें फाइबर की ऊंचाई, वक्रता की त्रिज्या और शीर्ष ऑफसेट शामिल है।
02
समाप्त-चेहरे का निरीक्षण
तैयार असेंबली जारी होने से पहले सतह के दोषों और संदूषण के लिए कनेक्टर के अंतिम चेहरों का निरीक्षण किया जाता है।
03
ध्रुवता सत्यापन
असेंबली में चैनल पत्राचार को सत्यापित करने के लिए निर्दिष्ट मैपिंग के विरुद्ध फाइबर निरंतरता और ध्रुवता की जांच की जाती है।
04
उत्पाद ट्रैसेबिलिटी
जहां क्रमबद्ध रिपोर्टिंग निर्दिष्ट की गई है, तैयार केबल को उसके निर्दिष्ट पहचान संख्या के माध्यम से उसके रिकॉर्ड किए गए ऑप्टिकल और कनेक्टर निरीक्षण डेटा से जोड़ा जा सकता है।
05
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या OM3 MPO केबल का उपयोग OM4 फाइबर वाले लिंक में किया जा सकता है?
ए: तैनाती से पहले मिश्रित ओएम 3/ओएम 4 लिंक का मूल्यांकन ट्रांसीवर विनिर्देश और सिस्टम ऑप्टिकल बजट के अनुसार किया जाना चाहिए, क्योंकि समग्र प्रदर्शन संयुक्त फाइबर और घटक विनिर्देशों पर निर्भर करता है।
प्रश्न: दोबारा OM3 MPO केबल ऑर्डर देने से पहले क्या पुष्टि की जानी चाहिए?
ए: अनुमोदित उत्पाद विनिर्देश, पिछले ऑर्डर संदर्भ, या उत्पादन नमूने का उपयोग दोबारा उत्पादन से पहले सहमत कॉन्फ़िगरेशन की पुष्टि करने के लिए किया जाना चाहिए।
प्रश्न: क्या किसी अनुमोदित नमूने को OM3 MPO केबल ऑर्डर के लिए उत्पादन संदर्भ के रूप में उपयोग किया जा सकता है?
उत्तर: हाँ. एक अनुमोदित नमूना उत्पादन संदर्भ के रूप में काम कर सकता है जब इसकी कॉन्फ़िगरेशन और लागू निरीक्षण आवश्यकताओं को पुष्टि किए गए ऑर्डर विनिर्देश में दर्ज किया जाता है।
प्रश्न: क्या DIMI किसी मौजूदा ग्राहक विनिर्देश से OM3 MPO केबल का निर्माण कर सकता है?
उत्तर: हाँ. मौजूदा ग्राहक विनिर्देश का उपयोग उत्पादन संदर्भ के रूप में किया जा सकता है जब आवश्यक कॉन्फ़िगरेशन, तकनीकी आवश्यकताएं और निरीक्षण मानदंड स्पष्ट रूप से परिभाषित और उत्पादन से पहले पुष्टि किए जाते हैं।
प्रश्न: OM3 MPO केबल कोटेशन के लिए सामान्यतः क्या आवश्यक है?
ए: परियोजना की मात्रा, लक्ष्य वितरण तिथि, मौजूदा भाग संख्या, अनुमोदित नमूना, या पिछले ऑर्डर संदर्भ आपूर्तिकर्ता को आवश्यक कॉन्फ़िगरेशन के विरुद्ध कोटेशन तैयार करने में मदद कर सकते हैं।
प्रश्न: क्या OM3 MPO केबलों की आपूर्ति OEM या निजी {{1}लेबल ऑर्डर के लिए की जा सकती है?
उ: ओईएम या निजी -लेबल आवश्यकताओं को पुष्टि किए गए उत्पादन विनिर्देश में शामिल किया जा सकता है, जिसमें सहमत उत्पाद पहचान, लेबलिंग, पैकेजिंग और दस्तावेज़ीकरण आवश्यकताएं शामिल हैं।
प्रश्न: OM3 MPO केबल ऑर्डर के लिए कौन से दस्तावेज़ों का अनुरोध किया जा सकता है?
उ: खरीदार ऑर्डर दस्तावेज़ीकरण आवश्यकताओं के भाग के रूप में आवश्यक परीक्षण रिपोर्ट, उत्पाद पहचान रिकॉर्ड, निरीक्षण रिकॉर्ड, या अन्य गुणवत्ता दस्तावेज़ निर्दिष्ट कर सकते हैं।
प्रश्न: खरीदार उत्पादन ऑर्डर देने से पहले OM3 MPO केबल आपूर्तिकर्ता का मूल्यांकन कैसे कर सकते हैं?
उ: खरीदार उत्पादन ऑर्डर को मंजूरी देने से पहले आपूर्तिकर्ता के उत्पाद विनिर्देशों, नमूना अनुमोदन प्रक्रिया, ऑप्टिकल परीक्षण रिकॉर्ड, कनेक्टर निरीक्षण क्षमता, लागू प्रमाणपत्र और उत्पादन दस्तावेज की समीक्षा कर सकते हैं।
