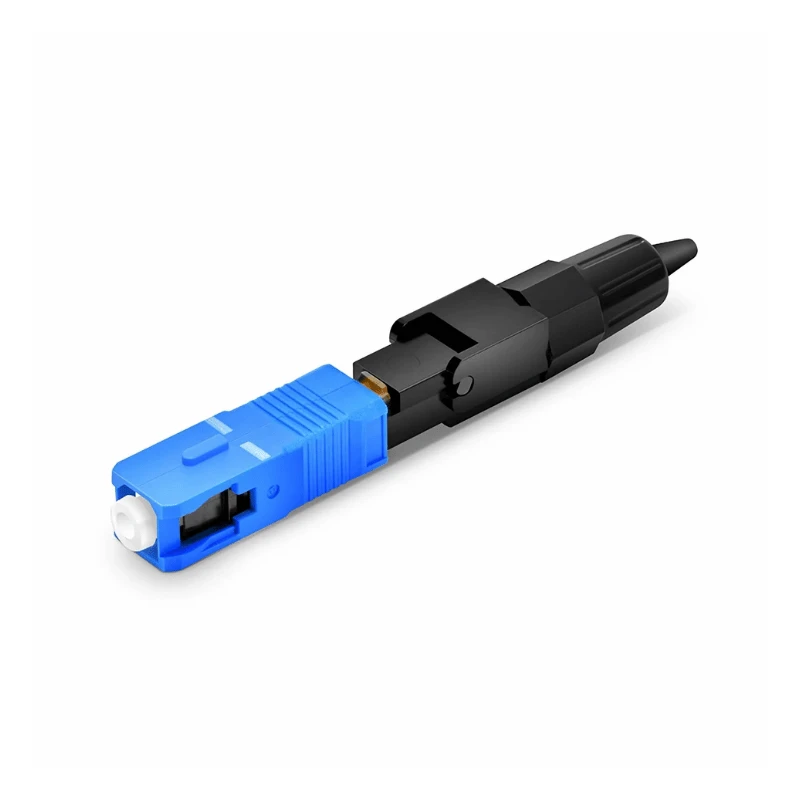

फाइबर ऑप्टिक केबल एससी यूपीसी कनेक्टर

फाइबर ऑप्टिक केबल एससी यूपीसी कनेक्टर एक फैक्ट्री असेंबल एससी कनेक्टर है जिसे सिंगल मोड फाइबर ऑप्टिक केबल टर्मिनेशन और इंटरकनेक्शन के लिए डिज़ाइन किया गया है। यह संगत एससी एडेप्टर के साथ स्थिर संभोग के लिए 2.5 मिमी सिरेमिक फेरूल और पुश - पुल कपलिंग संरचना का उपयोग करता है। मानक कॉन्फ़िगरेशन 9/125 μm सिंगल -मोड फाइबर और 2.0 मिमी केबल के लिए उपयुक्त है, परियोजना आवश्यकताओं के लिए अन्य केबल व्यास और असेंबली कॉन्फ़िगरेशन उपलब्ध हैं।

कनेक्टर में एक ज़िरकोनिया सिरेमिक फ़ेरूल, कनेक्टर हाउसिंग, संरेखण घटक और स्ट्रेन {{0}रिलीफ बूट शामिल हैं। 2.5 मिमी फेरूल मानकीकृत एससी मेटिंग इंटरफ़ेस प्रदान करता है, जबकि पुश - पुल कपलिंग तंत्र एससी एडेप्टर से सीधी स्थापना और हटाने में सक्षम बनाता है।

यूपीसी अंत चेहरे को मेटिंग फाइबर सतहों के बीच भौतिक संपर्क प्रदान करने और ऑप्टिकल प्रतिबिंब को नियंत्रित करने के लिए पॉलिश किया गया है। कनेक्टर हाउसिंग आंतरिक संरेखण संरचना की रक्षा करता है, जबकि स्ट्रेन{1}रिलीफ बूट केबल पर यांत्रिक तनाव को कम कर देता है।

मानक संस्करण 9/125 μm एकल {{2}मोड फाइबर के लिए डिज़ाइन किया गया है, जिसमें OS2{5}} प्रकार के अनुप्रयोग शामिल हैं। बेंड{6}असंवेदनशील फाइबर का उपयोग करने वाली असेंबलियों के लिए, लागू आईटीयू{8}}टी फाइबर श्रेणी के अनुसार अनुकूलता भी निर्दिष्ट की जा सकती है। आईटीयू-टी जी.657 विशेष रूप से पहुंच और उच्च-घनत्व वाले प्रतिष्ठानों में उपयोग किए जाने वाले झुकने वाले -नुकसान{{12}असंवेदनशील एकल-मोड फाइबर और केबल को कवर करता है।

कनेक्टर का चयन फाइबर मोड, केबल व्यास, एडाप्टर इंटरफ़ेस, पॉलिश प्रकार और एप्लिकेशन वातावरण के अनुसार किया जाना चाहिए।

दूरसंचार नेटवर्क:उपकरण इंटरकनेक्शन, वितरण फ्रेम और ट्रांसमिशन लिंक

एफटीटीएच/एफटीटीएक्स:ऑप्टिकल वितरण और सब्सक्राइबर {{0}साइड फाइबर कनेक्शन

डेटा केंद्र:पैचिंग और उपकरण कनेक्टिविटी जहां एससी इंटरफेस निर्दिष्ट हैं

एंटरप्राइज़ नेटवर्क:रीढ़ की हड्डी और भवन से {{1}फाइबर लिंक का निर्माण

कैटव और प्रसारण:ऑप्टिकल सिग्नल वितरण और उपकरण इंटरकनेक्शन

औद्योगिक नेटवर्क:स्वचालन और संचार प्रणालियों में फाइबर कनेक्शन जहां पर्यावरणीय विशिष्टता उपयुक्त है

एससी पुश-पुल इंटरफ़ेस उन अनुप्रयोगों के लिए विशेष रूप से व्यावहारिक है जिन्हें बार-बार कनेक्टर इंस्टॉलेशन और हटाने की आवश्यकता होती है।

ओईएम और प्रोजेक्ट ऑर्डर के लिए, कनेक्टर को आवश्यकताओं के अनुसार कॉन्फ़िगर किया जा सकता है, जिसमें शामिल हैं:

बड़े पैमाने पर उत्पादन के लिए, बड़े पैमाने पर उत्पादन से पहले लागू ड्राइंग, ऑप्टिकल विनिर्देश, केबल निर्माण, सहनशीलता आवश्यकताओं और निरीक्षण मानदंडों की पुष्टि की जानी चाहिए।

प्रत्येक उत्पादन बैच को शिपमेंट से पहले अनुमोदित उत्पाद विनिर्देश के अनुसार सत्यापित किया जाना चाहिए। मुख्य निरीक्षण वस्तुओं में शामिल हैं:

अंत-चेहरे का निरीक्षण:संदूषण, खरोंच, चिप्स और पॉलिशिंग दोष

सम्मिलन हानि परीक्षण:निर्दिष्ट अधिकतम मान के विरुद्ध सत्यापन

वापसी हानि परीक्षण:यूपीसी बैक-प्रतिबिंब प्रदर्शन का सत्यापन

सामी और आयामी निरीक्षण:महत्वपूर्ण इंटरफ़ेस और असेंबली आयाम

केबल-से-कनेक्टर असेंबली निरीक्षण:बूट, हाउसिंग, क्रिम्पिंग, और स्ट्रेन-राहत की स्थिति

मेटिंग/स्थायित्व परीक्षण:जहां आवश्यक हो वहां बार-बार मेटिंग के बाद कनेक्टर के प्रदर्शन का सत्यापन

पर्यावरण परीक्षण:परियोजना विनिर्देश के अनुसार आवश्यक होने पर तापमान या आर्द्रता परीक्षण

ओईएम ऑर्डर के लिए, अतिरिक्त यांत्रिक, पर्यावरण या ऑप्टिकल परीक्षणों को ग्राहक के लागू विनिर्देश या परीक्षण मानक के अनुसार परिभाषित किया जा सकता है। कनेक्टर इंटरफ़ेस आयामों को लागू IEC 61754-4 SC परिवार आवश्यकताओं के अनुसार नियंत्रित किया जाना चाहिए।
