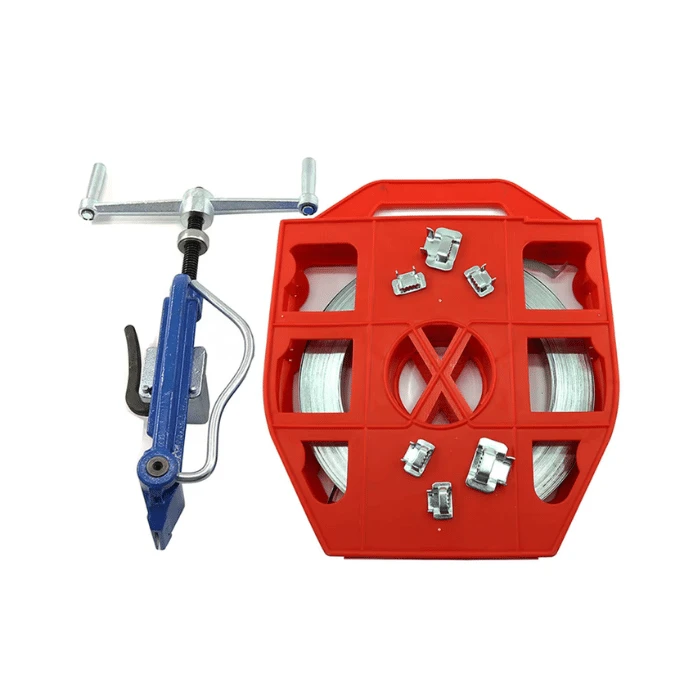

मानक बैंडिंग उपकरण

स्टैंडर्ड बैंडिंग टूल एक मैनुअल टेंशनिंग टूल है जिसे खंभे, केबल, ब्रैकेट, संकेत और उपयोगिता हार्डवेयर के आसपास स्टेनलेस स्टील और अन्य धातु बैंडिंग स्थापित करने के लिए डिज़ाइन किया गया है। इसकी ड्रॉप{1}फोर्ज्ड संरचना में एक तनाव तंत्र, स्प्रिंग्स लोडेड ग्रिपर और एक हैंड टूल में अंतर्निर्मित कटर का संयोजन होता है। यह उपकरण दूरसंचार, फाइबर ऑप्टिक, उपयोगिता, नगरपालिका और सामान्य बुनियादी ढांचे के बन्धन के लिए उपयुक्त है जहां नियंत्रित बैंड तनाव और एक सुरक्षित बकल कनेक्शन की आवश्यकता होती है।

बकल सुरक्षित होने से पहले उपकरण वर्कपीस के चारों ओर धातु बैंडिंग को कसने के लिए एक यांत्रिक तनाव प्रणाली का उपयोग करता है।

जाली उपकरण निकाय को गिराएं:मैन्युअल तनाव के लिए मुख्य भार वहन करने वाली संरचना प्रदान करता है।

तनाव तंत्र:हैंडल रोटेशन को नियंत्रित बैंड तनाव में परिवर्तित करता है।

स्प्रिंग-लोडेड ग्रिपर:तनाव के दौरान बैंड को पकड़कर रखता है और बैंड की स्थिति बनाए रखने में मदद करता है।

टूल नोज और ग्रिपर ब्लॉक:तनाव और बकल बनाने के दौरान बैंड का मार्गदर्शन करें और उसे बनाए रखें।

रोलओवर तंत्र:तनाव लागू होने के बाद बकल के चारों ओर बैंड कनेक्शन बनाता है।

एकीकृत कटर:कनेक्शन बन जाने के बाद अतिरिक्त बैंड हटा देता है।

ऑपरेटिंग सिद्धांत तीन यांत्रिक क्रियाओं पर आधारित है: बैंड को पकड़ना, तनाव लागू करना, और बकल कनेक्शन बनाना। उपकरण बिजली या गर्मी की आपूर्ति नहीं करता है; सभी तनाव और काटने के कार्य मैन्युअल रूप से किए जाते हैं।

बैंड और बकल का चयन करें:पुष्टि करें कि बैंड की चौड़ाई, मोटाई, सामग्री और बकल उपकरण और एप्लिकेशन के अनुकूल हैं।

बैंड लपेटें:बैंड को पोल, केबल सपोर्ट, ब्रैकेट, या अन्य वर्कपीस के चारों ओर से गुजारें और इसे बकल डिज़ाइन के अनुसार बकल के माध्यम से रूट करें।

उपकरण को स्थिति दें:बकल को सही स्थिति में रखते हुए बैंड को टूल के ग्रिपिंग क्षेत्र में डालें।

तनाव लागू करें:जब तक बैंड आवश्यक इंस्टॉलेशन तनाव तक नहीं पहुंच जाता, तब तक तनाव तंत्र को संचालित करें।

कनेक्शन बनाएं:बैंड की स्थिति बनाए रखने के लिए तनाव तंत्र को नियंत्रित करते हुए उपकरण को बकल के ऊपर रोल करें।

अतिरिक्त काटें:शेष बैंड टेल को हटाने के लिए एकीकृत कटर का उपयोग करें।

बकल पूरा करें:बकल को उसकी विशिष्ट डिज़ाइन और स्थापना आवश्यकताओं के अनुसार सुरक्षित करें।

लगातार बन्धन के लिए, बैंड को तनाव और रोलओवर के दौरान बकल के साथ सही ढंग से संरेखित रहना चाहिए। आवश्यक तनाव और बकल को बंद करने की विधि को लागू बैंडिंग सिस्टम विनिर्देश का पालन करना चाहिए।

उपकरण को उसकी निर्दिष्ट आयामी सीमा के भीतर धातु बैंडिंग के लिए डिज़ाइन किया गया है। विशिष्ट स्टेनलेस स्टील विकल्पों में 201, 304 और 316 शामिल हैं, जिसमें संक्षारण जोखिम और परियोजना आवश्यकताओं के आधार पर सामग्री का चयन किया जाता है।

संगत बकल सिस्टम में शामिल हो सकते हैं:

कान-लोकट बकल:मैनुअल बैंडिंग अनुप्रयोगों के लिए पारंपरिक बकल डिज़ाइन।

ट्रू-लोकट बकल:संगत मैनुअल बैंडिंग सिस्टम और इंस्टालेशन के दौरान बकल के विंग मूवमेंट की दृश्य पुष्टि के लिए बकल डिज़ाइन विकसित किया गया।

अन्य संगत स्टेनलेस स्टील बकल:चयनित बैंड की चौड़ाई से मेल खाना चाहिए और लागू स्थापना आवश्यकताओं का पालन करना चाहिए।

गुणवत्ता नियंत्रण में आने वाले घटकों और तैयार उपकरण प्रदर्शन दोनों को शामिल किया जाना चाहिए। अनुशंसित निरीक्षण वस्तुओं में शामिल हैं:

आयामी निरीक्षण:टूल की लंबाई, महत्वपूर्ण मेटिंग आयाम और बैंड अनुकूलता।

कार्यात्मक निरीक्षण:टेंशनिंग हैंडल, ग्रिपर, कटर और रोलओवर तंत्र का सुचारू संचालन।

तनाव प्रदर्शन:सत्यापन कि उपकरण असामान्य फिसलन या यांत्रिक विरूपण के बिना निर्दिष्ट तनाव सीमा को प्राप्त करता है।

काटने का निरीक्षण:जांचें कि कटर निर्दिष्ट अधिकतम बैंड मोटाई को संभालता है और एक साफ कट बनाता है।

भूतल निरीक्षण:कोटिंग की अखंडता, उजागर धातु, जंग, गड़गड़ाहट और अन्य दृश्यमान दोषों की जाँच करें।

विधानसभा निरीक्षण:फास्टनरों, मूविंग घटकों, हैंडल रिटेंशन और समग्र यांत्रिक अखंडता को सत्यापित करें।
