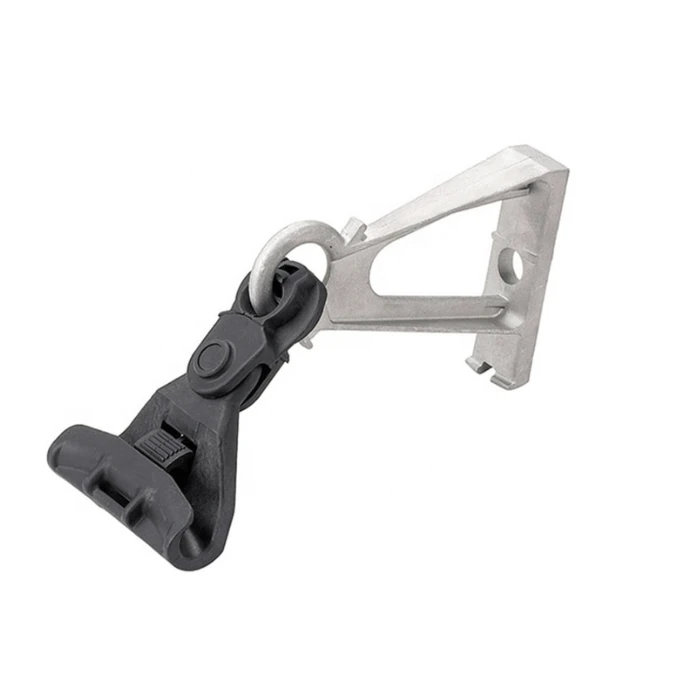

फाइबर ऑप्टिक केबल के लिए सस्पेंशन क्लैंप

फ़ाइबर ऑप्टिक केबल के लिए सस्पेंशन क्लैंप को मध्यवर्ती ध्रुवों, टावरों, या क्रॉस आर्म संरचनाओं पर एरियल फ़ाइबर ऑप्टिक केबलों को समर्थन और सुरक्षित करने के लिए डिज़ाइन किया गया है। क्लैंप असेंबली केबल शीथ पर अत्यधिक दबाव को सीमित करते हुए यांत्रिक भार को वितरित करने के लिए एक भार वहन करने वाली बॉडी, केबल {{3} संपर्क इंसर्ट या पूर्वनिर्मित कवच छड़ें और माउंटिंग हार्डवेयर को जोड़ती है।

सस्पेंशन क्लैंप को केबल संपर्क क्षेत्र पर सहायक बल फैलाते हुए केबल की स्थिति बनाए रखने के लिए डिज़ाइन किया गया है। पूर्वनिर्मित हेलिकल कवच छड़ों का उपयोग करने वाले कॉन्फ़िगरेशन के लिए, छड़ें केबल सतह के अनुरूप होती हैं और लंबी संपर्क लंबाई के साथ यांत्रिक तनाव वितरित करती हैं, जिससे बाहरी म्यान पर स्थानीयकृत लोडिंग कम हो जाती है।

एक ईपीडीएम या समकक्ष इलास्टोमेर इंसर्ट केबल और क्लैंप बॉडी के बीच अतिरिक्त कुशनिंग और घर्षण प्रदान कर सकता है। यह वायु प्रेरित गति और तापमान परिवर्तन के संपर्क में आने वाले हवाई मार्गों के लिए विशेष रूप से महत्वपूर्ण है।

केबल का व्यास निर्दिष्ट क्लैंप रेंज से मेल खाना चाहिए। क्लैंप का चयन केवल नाममात्र केबल प्रकार के आधार पर नहीं किया जाना चाहिए; मॉडल विनिर्देश के अनुसार वास्तविक तैयार बाहरी व्यास और स्थापना भार की जांच की जानी चाहिए।

सस्पेंशन क्लैंप का उपयोग ओवरहेड फाइबर ऑप्टिक केबल परिनियोजन के लिए किया जाता है:

चयनित हार्डवेयर कॉन्फ़िगरेशन के आधार पर, क्लैंप को संगत पोल बोल्ट, स्टेनलेस स्टील स्ट्रैप्स, जे {{1} हुक, यू {{2} आकार के शेकल्स, या समर्पित माउंटिंग ब्रैकेट का उपयोग करके ध्रुवों, टावरों या क्रॉस {0} भुजाओं पर स्थापित किया जा सकता है।

मानक निलंबन अनुप्रयोगों के लिए:

ओईएम कॉन्फ़िगरेशन केबल व्यास, केबल निर्माण, आवश्यक स्पैन, यांत्रिक भार, कवच रॉड की लंबाई, माउंटिंग इंटरफ़ेस और इंस्टॉलेशन संरचना के अनुसार उपलब्ध हैं।

अनुकूलन में ये भी शामिल हो सकते हैं:

• क्लैंप बॉडी आयाम और ज्यामिति
• पूर्वनिर्मित छड़ की लंबाई और सामग्री
• ब्रैकेट और हार्डवेयर लगाना
• स्टेनलेस-स्टील या गैल्वनाइज्ड घटक
• उत्पाद चिह्न और पहचान
• ग्राहक पैकेजिंग और लेबलिंग

आरएफक्यू मूल्यांकन के लिए, खरीदारों को केबल प्रकार, वास्तविक बाहरी व्यास, विशिष्ट स्पैन, अधिकतम स्पैन, लाइन कोण, स्थापना संरचना और पर्यावरणीय स्थितियां प्रदान करनी चाहिए।

विशिष्ट निरीक्षण वस्तुओं में शामिल हैं:

• केबल व्यास अनुकूलता और आयामी निरीक्षण
• दृश्य और सतह{{0}समापन निरीक्षण
• सामग्री और कोटिंग सत्यापन
• यांत्रिक लोड/ब्रेकिंग-लोड परीक्षण
• फिसलने या पकड़ने पर बलपूर्वक परीक्षण करना
• हार्डवेयर फिट और फास्टनिंग निरीक्षण
• जहां निर्दिष्ट हो संक्षारण प्रतिरोध परीक्षण
• पॉलिमर घटकों के लिए यूवी और पर्यावरणीय -प्रतिरोध परीक्षण

परियोजना आवश्यकताओं के अनुसार निरीक्षण रिपोर्ट और अनुपालन दस्तावेज उपलब्ध कराए जा सकते हैं।
