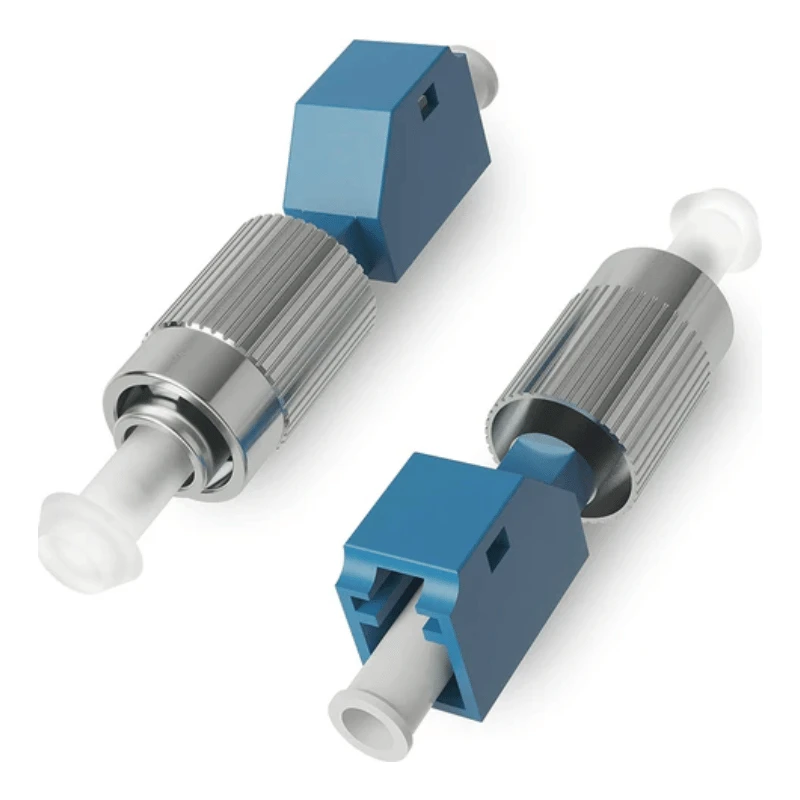

LC से FC फ़ाइबर ऑप्टिक एडेप्टर हाइब्रिड फीमेल {{0} से {{1} फीमेल अडैप्टर हैं जिन्हें फ़ाइबर को दोबारा ख़त्म किए बिना LC {2}टर्मिनेटेड और FC{3}टर्मिनेटेड फ़ाइबर ऑप्टिक घटकों को जोड़ने के लिए डिज़ाइन किया गया है। मानक विन्यास एलसी/यूपीसी से एफसी/यूपीसी, सिम्प्लेक्स, सिंगलमोड ओएस 2 9/125 μm है, एक सटीक ज़िरकोनिया सिरेमिक संरेखण आस्तीन के साथ। परियोजना आवश्यकताओं के लिए विभिन्न कनेक्टर पॉलिश प्रकार, फाइबर मोड, आवास सामग्री और माउंटिंग कॉन्फ़िगरेशन निर्दिष्ट किए जा सकते हैं।
एडाप्टर विशिष्टताएँ
|
पैरामीटर |
मानत विशिष्टताएँ |
||
|
एडाप्टर प्रकार |
एलसी से एफसी हाइब्रिड एडाप्टर |
||
|
कनेक्टर कॉन्फ़िगरेशन |
एलसी/यूपीसी से एफसी/यूपीसी |
||
|
लिंग |
महिला-से-महिला |
||
|
चैनल |
सिंप्लेक्स |
||
|
फाइबर मोड |
सिंगलमोड ओएस2 9/125 μm |
||
|
संरेखण आस्तीन |
परिशुद्धता ज़िरकोनिया सिरेमिक |
||
|
विशिष्ट निवेशन हानि |
0.3 डीबी से कम या इसके बराबर |
||
|
वापसी हानि |
50 डीबी, यूपीसी से अधिक या उसके बराबर |
||
|
सहनशीलता |
500 संभोग चक्रों से अधिक या उसके बराबर |
||
|
परिचालन तापमान |
-25 डिग्री से +70 डिग्री |
||
|
भंडारण तापमान |
-40 डिग्री से +85 डिग्री |
||
|
बढ़ते |
पैनल माउंट |
||
|
आवास |
इंजीनियरिंग प्लास्टिक या धातु |
||
|
लागू मानक |
आईईसी 61754-20 / आईईसी 61754-13 इंटरफ़ेस आवश्यकताएँ; RoHS |
||
एलसी इंटरफ़ेस एलसी कनेक्टर परिवार की आयामी आवश्यकताओं का पालन करता है, जबकि एफसी पक्ष मानकीकृत 2.5 मिमी फेरूल इंटरफ़ेस और स्क्रू - युग्मन डिज़ाइन का उपयोग करता है।
कनेक्टर संगतता
एडॉप्टर को सीधे एलसी से - एफसी इंटरकनेक्शन के लिए डिज़ाइन किया गया है, जो इसे उपयोगी बनाता है जहां उपकरण, पैच पैनल, या मौजूदा फाइबर इंफ्रास्ट्रक्चर विभिन्न कनेक्टर प्लेटफार्मों का उपयोग करते हैं।
एलसी पक्ष:मानक एलसी कनेक्टर्स के साथ संगत; यूपीसी और एपीसी कॉन्फ़िगरेशन निर्दिष्ट किए जा सकते हैं।
एफसी पक्ष:संबंधित पीसी/यूपीसी या एपीसी कॉन्फ़िगरेशन का उपयोग करके मानक एफसी कनेक्टर के साथ संगत।
फाइबर मोड:siSglemode OS2 मानक विन्यास है; OM3 और OM4 जैसे मल्टीमोड संस्करणों की आपूर्ति तब की जा सकती है जब एडॉप्टर डिज़ाइन और एलाइनमेंट स्लीव का तदनुसार मिलान किया जाता है।
पोलिश मिलान:कनेक्टर पॉलिश प्रकार का चयन मेटिंग घटकों के अनुसार किया जाना चाहिए। एलसी और एफसी इंटरफेस में अलग-अलग आईईसी आयामी विनिर्देश हैं।
मिश्रित कनेक्टर नेटवर्क के लिए, हाइब्रिड एडाप्टर अन्यथा सेवा योग्य पैच कॉर्ड को बदलने या स्थापित फाइबर को फिर से समाप्त करने की आवश्यकता को समाप्त कर देता है।
एडाप्टर संरचना
एडॉप्टर में दो कनेक्टर रिसेप्टेकल्स, एक सटीक संरेखण आस्तीन और आवश्यक पैनल अवधारण संरचना के साथ एक बाहरी आवास होता है।
ज़िरकोनिया सिरेमिक स्लीव मेटिंग और अनमेटिंग के दौरान फेरूल संरेखण को बनाए रखता है, जिससे ऑप्टिकल कपलिंग हानि को नियंत्रित करने में मदद मिलती है। एलसी पक्ष एक कॉम्पैक्ट लैच प्रकार इंटरफ़ेस का उपयोग करता है, जबकि एफसी पक्ष एफसी कनेक्टर्स की थ्रेडेड युग्मन तंत्र विशेषता को समायोजित करता है।
यांत्रिक आवश्यकताओं और पैनल डिज़ाइन के आधार पर आवास विकल्पों में उच्च शक्ति इंजीनियरिंग प्लास्टिक या धातु शामिल है। डस्ट कैप, बंद संरचनाएं, अलग-अलग फ़्लैंज डिज़ाइन और ग्राहक विशिष्ट माउंटिंग सुविधाओं को भी कॉन्फ़िगर किया जा सकता है।
अनुप्रयोग
दूरसंचार और ओडीएफ सिस्टम
ऑप्टिकल वितरण फ्रेम, फाइबर पैनल और कैरियर नेटवर्क उपकरण के भीतर एलसी और एफसी पैच कॉर्ड को जोड़ने के लिए उपयोग किया जाता है।
डेटा सेंटर और एंटरप्राइज़ फ़ाइबर नेटवर्क
उपकरण प्रवासन या विरासत के लिए उपयुक्त {{0}से लेकर {{1}नए बुनियादी ढांचे तक जहां एलसी और एफसी इंटरफेस को सह-अस्तित्व की आवश्यकता होती है।
FTTx वितरण उपकरण
फाइबर वितरण बक्से, कैबिनेट, समाप्ति पैनल और अन्य एक्सेस नेटवर्क उपकरण में एकीकृत किया जा सकता है जहां मिश्रित कनेक्टर प्रकार की आवश्यकता होती है।
फ़ाइबर परीक्षण और मापन उपकरण
ऑप्टिकल परीक्षण उपकरणों और प्रयोगशाला या उत्पादन परीक्षण पैनलों के लिए एक विनिमेय एलसी से - एफसी इंटरफ़ेस प्रदान करता है।
OEM फाइबर पैनल और असेंबली
पैनल निर्माताओं, एनक्लोजर बिल्डरों और सिस्टम इंटीग्रेटर्स के लिए उपयुक्त, जिन्हें एक निर्दिष्ट हाइब्रिड एडाप्टर कॉन्फ़िगरेशन की आवश्यकता होती है।
अनुकूलन/ओईएम
कनेक्टर संयोजन:Lc-fc और अन्य हाइब्रिड कॉन्फ़िगरेशन।
पोलिश:मेटिंग कनेक्टर कॉन्फ़िगरेशन के अनुसार upc या apc।
फाइबर मोड:OS2 सिंगलमोड और चयनित मल्टीमोड कॉन्फ़िगरेशन।
आस्तीन:ज़िरकोनिया सिरेमिक; विशिष्ट अनुप्रयोगों के लिए वैकल्पिक आस्तीन सामग्री का मूल्यांकन किया जा सकता है।
आवास: प्लास्टिक या धातु निर्माण।
बढ़ते हुए:मानक पैनल माउंटिंग, फ़्लैंग्ड/फ़्लैंगलेस संरचनाएं, क्लिप, या ग्राहक {{0}विशिष्ट माउंटिंग ज्यामिति।
सुरक्षा:डस्ट कैप या बंद डिज़ाइन।
पहचान:आवास का रंग, लोगो, पोर्ट नंबरिंग, भाग संख्या और बारकोड लेबलिंग।
पैकेजिंग:थोक, व्यक्तिगत बैग, या ग्राहक द्वारा निर्दिष्ट पैकेजिंग।
गुणवत्ता एवं निरीक्षण
गुणवत्ता नियंत्रण में ऑप्टिकल प्रदर्शन और यांत्रिक विश्वसनीयता दोनों को शामिल किया जाना चाहिए। विशिष्ट निरीक्षण वस्तुओं में शामिल हैं:
निर्दिष्ट कनेक्टर और पॉलिश कॉन्फ़िगरेशन के लिए इंसर्शन लॉस और रिटर्न लॉस परीक्षण।
एडॉप्टर इंटरफेस, माउंटिंग सुविधाओं और संरेखण घटकों का आयामी निरीक्षण।
दोहराए जाने योग्य संभोग प्रदर्शन को बनाए रखने के लिए स्लीव और फेरूल संरेखण सत्यापन।
यांत्रिक स्थायित्व को सत्यापित करने के लिए संभोग चक्र परीक्षण।
आवास दोष, आस्तीन की स्थिति, संदूषण और कनेक्टर इंटरफ़ेस क्षति के लिए दृश्य निरीक्षण।
परियोजना विनिर्देश के अनुसार आवश्यक होने पर तापमान और पर्यावरण परीक्षण।
सामग्री और अनुपालन दस्तावेज़, जिसमें निर्दिष्ट होने पर RoHS से संबंधित आवश्यकताएं भी शामिल हैं।
निरीक्षण मानदंड और परीक्षण रिपोर्ट को ग्राहक के चित्र, खरीद विनिर्देशों, या लागू फाइबर ऑप्टिक घटक मानकों के साथ जोड़ा जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आप थोक ऑर्डर से पहले नमूने प्रदान कर सकते हैं?
उत्तर: हाँ. थोक खरीदारी से पहले विशिष्टता, कनेक्टर संगतता और असेंबली मूल्यांकन के लिए नमूने उपलब्ध कराए जा सकते हैं। अनुरोधित कॉन्फ़िगरेशन के आधार पर नमूना मात्रा और किसी भी लागू नमूना शुल्क की पुष्टि की जा सकती है।
प्रश्न: एलसी से एफसी फाइबर ऑप्टिक एडाप्टर के लिए MOQ क्या है?
ए: मानक कॉन्फ़िगरेशन के लिए, MOQ आमतौर पर 100 टुकड़े होते हैं। OEM कॉन्फ़िगरेशन, विशेष सामग्री, या अनुकूलित पैकेजिंग के लिए एक अलग MOQ की आवश्यकता हो सकती है, जिसकी पुष्टि उद्धरण से पहले की जा सकती है।
प्रश्न: थोक ऑर्डर के लिए सामान्य लीड समय क्या है?
उत्तर: ऑर्डर की मात्रा और कॉन्फ़िगरेशन के आधार पर सामान्य प्रसंस्करण समय 7-14 दिन है। शिपिंग का समय आम तौर पर 20-30 दिन होता है, अंतिम शेड्यूल की पुष्टि गंतव्य और शिपिंग विधि के अनुसार की जाती है।
प्रश्न: आप कौन सी भुगतान विधियाँ स्वीकार करते हैं?
उत्तर: हम आम तौर पर टी/टी, एल/सी, पेपैल और क्रेडिट कार्ड स्वीकार करते हैं। योग्य आदेशों या विशिष्ट परियोजना आवश्यकताओं के लिए अन्य भुगतान शर्तों पर चर्चा की जा सकती है।
प्रश्न: कौन सी शिपिंग विधियां उपलब्ध हैं?
उत्तर: मात्रा, वितरण आवश्यकताओं और गंतव्य के आधार पर ऑर्डर एक्सप्रेस, हवाई माल ढुलाई या समुद्री माल द्वारा भेजा जा सकता है। DDP, DAP और EXW शर्तों को भी ऑर्डर के अनुसार व्यवस्थित किया जा सकता है।
प्रश्न: क्या आप आदेश के साथ निरीक्षण रिपोर्ट प्रदान कर सकते हैं?
उत्तर: हाँ. सहमत आदेश आवश्यकताओं के अनुसार निरीक्षण दस्तावेज की आपूर्ति की जा सकती है। विशिष्ट रिकॉर्ड में प्रविष्टि हानि, वापसी हानि, आयामी निरीक्षण और दृश्य निरीक्षण परिणाम शामिल हो सकते हैं।
प्रश्न: कोटेशन का अनुरोध करते समय मुझे एडाप्टर को कैसे निर्दिष्ट करना चाहिए?
ए: आवश्यक एलसी/एफसी कनेक्टर संयोजन, यूपीसी या एपीसी पॉलिश, सिम्प्लेक्स या अन्य कॉन्फ़िगरेशन, फाइबर मोड, आवास प्रकार, माउंटिंग आवश्यकताएं, मात्रा और पैकेजिंग आवश्यकताएं प्रदान करें। अनुकूलित संस्करणों के लिए चित्र या संदर्भ नमूने की अनुशंसा की जाती है।
