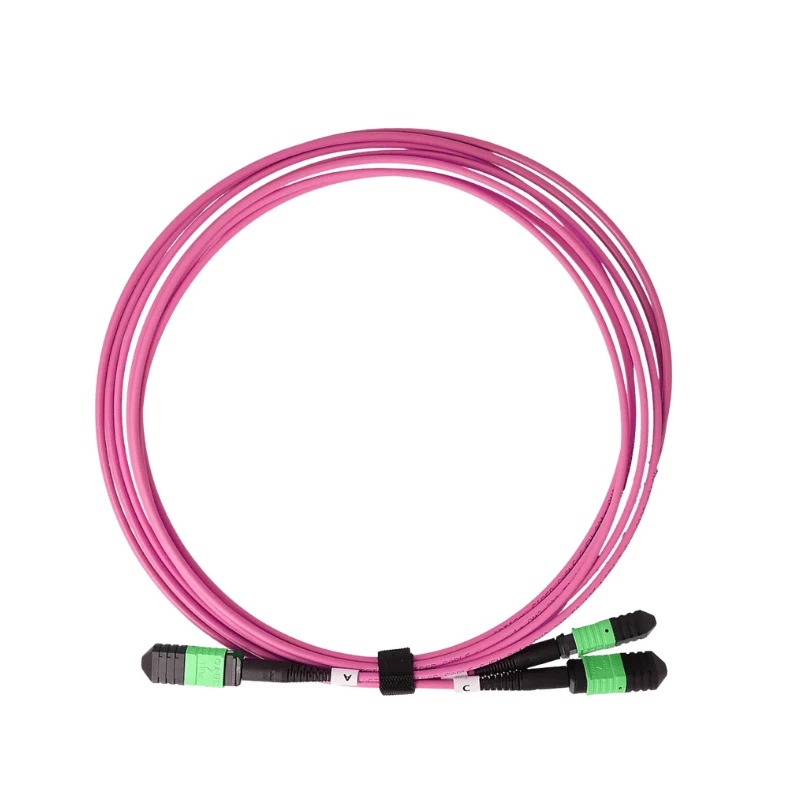

DIMI OM4 MPO ट्रंक केबल एक फ़ैक्टरी {{1}टर्मिनेटेड मल्टीमोड फ़ाइबर असेंबली है जो दोनों सिरों पर OM4 50/125 μm फ़ाइबर और MPO कनेक्टर का उपयोग करती है। यह निर्दिष्ट फाइबर गिनती, कनेक्टर लिंग, ध्रुवीयता और ऑप्टिकल हानि आवश्यकताओं के साथ एक पूर्व-समाप्त एमपीओ {{6} से {7} एमपीओ मल्टी {8} फाइबर कनेक्शन प्रदान करता है।
उत्पाद विशिष्टताएँ
|
पैरामीटर |
विनिर्देश |
|
उत्पाद का प्रकार |
OM4 MPO ट्रंक केबल |
|
फाइबर प्रकार |
OM4 50/125 μm मल्टीमोड |
|
कनेक्टर प्रकार |
एमपीओ से एमपीओ |
|
योजक लिंग |
पुरुष (पिन किया हुआ) / महिला (अनपिन किया हुआ) |
|
फाइबर गिनती |
8/12/16/24/32/48/72/96/144 फाइबर |
|
कनेक्टर पॉलिश |
पीसी |
|
विचारों में भिन्नता |
टाइप ए / टाइप बी / टाइप सी |
|
निविष्ट वस्तु का नुकसान |
मानक 0.60 डीबी से कम या उसके बराबर / एलीट 0.35 डीबी से कम या उसके बराबर |
|
वापसी हानि |
20 डीबी से अधिक या उसके बराबर |
|
ऑपरेटिंग तरंग दैर्ध्य |
850/1300 एनएम |
|
जैकेट के प्रकार/रेटिंग |
एलएसजेडएच / ओएफएनआर / ओएफएनपी / पीवीसी |
|
केबल लंबाई |
स्वनिर्धारित |
|
परिचालन तापमान |
-20 डिग्री से +70 डिग्री |
|
भंडारण तापमान |
-40 डिग्री से +85 डिग्री |
|
लागू मानक |
आईईसी 61754-7-1 / आईईसी 61754-7-2, आईईसी 61300, एएनएसआई/टीआईए-568.3-ई |
|
पर्यावरण अनुपालन |
RoHS/पहुंच |
एमपीओ ट्रंक केबल कॉन्फ़िगरेशन
एमपीओ ट्रंक केबल आरएफक्यू के लिए, उत्पादन से पहले कनेक्टर और फाइबर व्यवस्था को परिभाषित किया जाना चाहिए। आवश्यक विशिष्टता को निम्नलिखित की पहचान करनी चाहिए:
फाइबर गिनती
प्रोजेक्ट डिज़ाइन के अनुसार सूचीबद्ध कॉन्फ़िगरेशन से आवश्यक फाइबर गणना निर्दिष्ट करें।
योजक लिंग
प्रत्येक छोर पर आवश्यक एमपीओ कनेक्टर लिंग निर्दिष्ट करें। चयनित कनेक्टर को उपकरण, कैसेट, एडाप्टर पैनल, या अन्य एमपीओ घटक के मेटिंग इंटरफ़ेस से मेल खाना चाहिए।
विचारों में भिन्नता
आवश्यक फाइबर मैपिंग के अनुसार टाइप ए, टाइप बी, या टाइप सी निर्दिष्ट करें। स्वतंत्र रूप से चयनित होने के बजाय पूर्ण कनेक्शन वास्तुकला के विरुद्ध ध्रुवीयता की पुष्टि की जानी चाहिए।
हानि ग्रेड
संपूर्ण लिंक के लिए आवश्यक ऑप्टिकल हानि बजट के अनुसार मानक हानि या विशिष्ट हानि निर्दिष्ट करें।
जैकेट और लंबाई
इंस्टॉलेशन वातावरण और केबल रूट के अनुसार आवश्यक जैकेट रेटिंग और तैयार केबल की लंबाई निर्दिष्ट करें।
कोटेशन के लिए, खरीदार एक प्रोजेक्ट ड्राइंग, सामग्री का बिल या तकनीकी विनिर्देश प्रस्तुत कर सकते हैं जब आवश्यक एमपीओ कॉन्फ़िगरेशन पहले ही परिभाषित किया जा चुका हो। DIMI उत्पादन से पहले आपूर्ति किए गए विनिर्देश की समीक्षा कर सकता है जहां कॉन्फ़िगरेशन स्पष्टीकरण की आवश्यकता होती है।
OM4 ऑप्टिकल प्रदर्शन
OM4 मल्टीमोड फाइबर
इस केबल असेंबली में 850 एनएम और 1300 एनएम पर संचालित होने वाले मल्टीमोड ऑप्टिकल लिंक के लिए OM{0}}/125 μm मल्टीमोड फाइबर का उपयोग किया जाता है।
मानक और अभिजात्य हानि
DIMI 0.60 dB की अधिकतम प्रविष्टि हानि के साथ मानक हानि और 0.35 dB की अधिकतम प्रविष्टि हानि के साथ Elite हानि प्रदान करता है।
ऑप्टिकल लिंक बजट
उपयुक्त हानि ग्रेड का चयन संपूर्ण ऑप्टिकल लिंक बजट के अनुसार किया जाना चाहिए, जिसमें कनेक्टर हानि, निष्क्रिय घटक, मेटिड इंटरफेस और चयनित ट्रांसीवर का ऑप्टिकल बजट शामिल है।
लिंक दूरी संबंधी विचार
ट्रांसमिशन दूरी अकेले ओएम4 फाइबर पदनाम के बजाय संपूर्ण ऑप्टिकल आर्किटेक्चर पर निर्भर करती है, जिसमें ट्रांसीवर प्रकार, लिंक लंबाई, कनेक्टर हानि और जुड़े हुए इंटरफेस की संख्या शामिल है।
निरीक्षण एवं परीक्षण
DIMI शिपमेंट से पहले पूर्ण OM4 MPO ट्रंक असेंबलियों का निरीक्षण और परीक्षण करता है।
ऑप्टिकल प्रदर्शन परीक्षण
सम्मिलन हानि और वापसी हानि का परीक्षण पूर्ण असेंबली की निर्दिष्ट ऑप्टिकल आवश्यकताओं के विरुद्ध किया जाता है।
01
3डी इंटरफेरोमीटर निरीक्षण
एमपीओ कनेक्टर ज्यामिति का निरीक्षण 3डी इंटरफेरोमीटर का उपयोग करके किया जाता है, जिसमें फाइबर की ऊंचाई, वक्रता की त्रिज्या और शीर्ष ऑफसेट शामिल है।
02
कनेक्टर अंत-चेहरा निरीक्षण
शिपमेंट से पहले संदूषण, खरोंच, गड्ढे और अन्य दृश्यमान दोषों के लिए कनेक्टर के अंतिम चेहरों का निरीक्षण किया जाता है।
03
ध्रुवीयता और निरंतरता सत्यापन
निर्दिष्ट ध्रुवता विन्यास के विरुद्ध फाइबर निरंतरता और फाइबर मैपिंग की जाँच की जाती है।
04
परीक्षण दस्तावेज़ीकरण
वितरित असेंबली को उसके रिकॉर्ड किए गए परीक्षण परिणामों के साथ जोड़ने के लिए शिपमेंट के साथ क्रमांकित परीक्षण रिपोर्टें प्रदान की जाती हैं।
05
DIMI फाइबर द्वारा निर्मित
प्रमाणित विनिर्माण प्रणाली
DIMI MPO/MTP असेंबली के लिए स्वचालित केबल कटिंग, स्ट्रिपिंग और टर्मिनेशन उपकरण का उपयोग करके ISO 9001:2015 और TL-9000 प्रमाणित गुणवत्ता प्रबंधन प्रणाली के तहत फाइबर ऑप्टिक केबल असेंबली बनाती है।
एमपीओ/एमटीपी असेंबली क्षमता
DIMI के फ़ाइबर ऑप्टिक केबल असेंबली उत्पादन की रिपोर्ट की गई क्षमता प्रति दिन 10,000 असेंबली से अधिक है।
इंजीनियरिंग विशिष्टता समीक्षा
डीआईएमआई उत्पादन से पहले एमपीओ कनेक्टर कॉन्फ़िगरेशन, ध्रुवीयता, ऑप्टिकल हानि, जैकेट आवश्यकताओं और अन्य परियोजना विशिष्टताओं के लिए ग्राहक चित्रों और आवश्यकताओं की समीक्षा कर सकता है।
उत्पादन पता लगाने की क्षमता
तैयार केबल असेंबलियों की पहचान की जाती है और उन्हें निरीक्षण और ऑप्टिकल परीक्षण रिकॉर्ड के साथ प्रलेखित किया जाता है, साथ ही फाइबर ऑप्टिक केबल असेंबलियों के साथ व्यक्तिगत परीक्षण रिपोर्ट भी प्रदान की जाती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: OM4 MPO ट्रंक केबल के लिए सामान्य लीड टाइम क्या है?
ए: मानक कॉन्फ़िगरेशन के लिए, केबल विनिर्देश और ऑर्डर विवरण की पुष्टि के बाद सामान्य उत्पादन लीड समय 5-7 कार्य दिवस है। कस्टम कॉन्फ़िगरेशन या बड़ी प्रोजेक्ट मात्रा के लिए अलग शेड्यूल की आवश्यकता हो सकती है।
प्रश्न: क्या मैं थोक उत्पादन से पहले OM4 MPO ट्रंक केबल का नमूना ऑर्डर कर सकता हूँ?
उत्तर: हाँ. थोक उत्पादन से पहले विनिर्देश सत्यापन के लिए एक नमूना तैयार किया जा सकता है। यह खरीदारों को उत्पादन ऑर्डर जारी होने से पहले भौतिक असेंबली और सहमत कॉन्फ़िगरेशन की पुष्टि करने की अनुमति देता है।
प्रश्न: क्या OM4 MPO ट्रंक केबल को OEM लेबलिंग के साथ अनुकूलित किया जा सकता है?
ए: प्रोजेक्ट ऑर्डर के लिए ओईएम लेबलिंग निर्दिष्ट की जा सकती है। उत्पादन से पहले लेबल सामग्री, प्रारूप, पहचान आवश्यकताओं और प्लेसमेंट की पुष्टि की जानी चाहिए।
प्रश्न: OM4 MPO ट्रंक केबल को सामान्यतः शिपमेंट के लिए कैसे पैक किया जाता है?
ए: परिवहन के दौरान कनेक्टर संदूषण और यांत्रिक क्षति के जोखिम को कम करने के लिए एमपीओ ट्रंक केबल को आमतौर पर व्यक्तिगत रूप से संरक्षित और पैक किया जाता है। केबल कॉन्फ़िगरेशन और शिपमेंट शर्तों के अनुसार पैकेजिंग आवश्यकताओं की पुष्टि की जा सकती है।
प्रश्न: एमपीओ ट्रंक केबल और एमपीओ हार्नेस केबल के बीच क्या अंतर है?
उत्तर: एक एमपीओ ट्रंक केबल अपने सिरों पर प्राथमिक मल्टी फाइबर इंटरफेस के रूप में एमपीओ कनेक्टर का उपयोग करता है, जबकि एक एमपीओ हार्नेस केबल आमतौर पर एमपीओ कनेक्टर से व्यक्तिगत डुप्लेक्स या सिम्प्लेक्स कनेक्टर में परिवर्तित होता है। आवश्यक असेंबली कनेक्शन आर्किटेक्चर पर निर्भर करती है।
प्रश्न: पुरुष और महिला एमपीओ कनेक्टर के बीच क्या अंतर है?
उ: पुरुष एमपीओ कनेक्टर गाइड पिन का उपयोग करते हैं, जबकि महिला एमपीओ कनेक्टर नहीं करते हैं। कनेक्टर लिंग उपकरण या कनेक्टिविटी घटक के लिए निर्दिष्ट मेटिंग एमपीओ इंटरफ़ेस से मेल खाना चाहिए।
प्रश्न: एलएसजेडएच, ओएफएनआर, ओएफएनपी और पीवीसी केबल जैकेट के बीच क्या अंतर है?
उत्तर: एलएसजेडएच जैकेट आमतौर पर वहां चुने जाते हैं जहां कम धुआं और हैलोजन मुक्त सामग्री विशेषताओं की आवश्यकता होती है। ओएफएनआर और ओएफएनपी ज्वाला मंदक रेटिंग हैं जिनका उपयोग आमतौर पर उत्तरी अमेरिकी संरचित केबल में राइजर और प्लेनम इंस्टॉलेशन के लिए किया जाता है, जबकि पीवीसी उन अनुप्रयोगों के लिए एक सामान्य जैकेट सामग्री है जहां आवश्यक इंस्टॉलेशन रेटिंग इसके उपयोग की अनुमति देती है। अंतिम जैकेट चयन को लागू स्थानीय भवन और अग्नि कोड का पालन करना चाहिए।
प्रश्न: OM4 और OS2 MPO ट्रंक केबल के बीच क्या अंतर है?
उत्तर: OM4 50/125 μm मल्टीमोड फाइबर का उपयोग करता है और मल्टीमोड ऑप्टिकल लिंक के लिए अभिप्रेत है, जबकि OS2 सिंगल{5}}मोड ट्रांसमिशन के लिए सिंगल{4}}मोड फाइबर का उपयोग करता है। आवश्यक फाइबर प्रकार ऑप्टिकल ट्रांसीवर, नेटवर्क आर्किटेक्चर और नियोजित लिंक की ट्रांसमिशन आवश्यकताओं पर निर्भर करता है।
