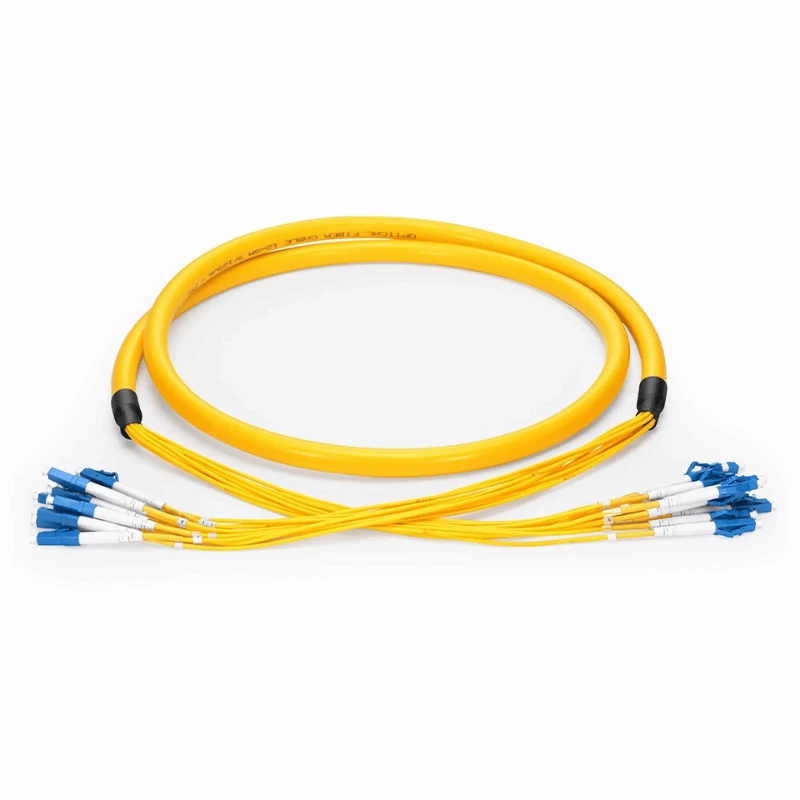

एमपीओ से एलसी सिंगल मोड फाइबर केबल

एमपीओ टू एलसी सिंगल मोड फाइबर केबल एक फैक्ट्री-टर्मिनेटेड ओएस2 ब्रेकआउट असेंबली है जो मल्टी-फाइबर एमपीओ/एमटीपी इंटरफेस को व्यक्तिगत एलसी डुप्लेक्स कनेक्शन में परिवर्तित करती है।

केबल एक तरफ एक बहु-फाइबर एमपीओ/एमटीपी इंटरफ़ेस का उपयोग करता है और दूसरी तरफ ब्रेकआउट सेक्शन के माध्यम से अलग-अलग फाइबर को एलसी डुप्लेक्स कनेक्शन में अलग करता है।
एमपीओ फाइबर गिनती और एलसी कनेक्शन के बीच मानक डुप्लेक्स संबंध है:

एलसी-साइड फ़ाइबर व्यवस्था केवल फ़ाइबर गणना के बजाय पुष्टि किए गए फ़ाइबर मैपिंग द्वारा निर्धारित की जाती है।

उत्पादन से पहले, एमपीओ से - एलसी कॉन्फ़िगरेशन को इच्छित लिंक के मेटिंग इंटरफेस और ऑप्टिकल आवश्यकताओं के अनुसार जांचा जाना चाहिए।

कनेक्टर कॉन्फ़िगरेशन
मेटिंग एमपीओ इंटरफ़ेस के अनुसार एमपीओ लिंग और पॉलिश निर्दिष्ट करें। एलसी साइड आवश्यक यूपीसी या एपीसी पॉलिश के साथ डुप्लेक्स कनेक्टर का उपयोग करता है।

ध्रुवीयता एवं फाइबर मानचित्रण
आवश्यक फाइबर मैपिंग और मौजूदा एमपीओ कनेक्शन योजना के अनुसार टाइप ए, टाइप बी या टाइप सी का चयन करें। यदि आवश्यक ध्रुवता अस्पष्ट है, तो पुष्टि के लिए मौजूदा केबल विनिर्देश या कनेक्शन आरेख प्रदान किया जा सकता है।

ऑप्टिकल हानि
संपूर्ण ऑप्टिकल लिंक के सम्मिलन{{2}नुकसान बजट के अनुसार मानक {{0}नुकसान या निम्न{1}नुकसान कॉन्फ़िगरेशन का चयन करें।

केबल आयाम
उपकरण लेआउट और आवश्यक एलसी कनेक्शन स्थिति के अनुसार समग्र केबल लंबाई और ब्रेकआउट लंबाई की पुष्टि करें।

विशिष्टता-आधारित असेंबली
प्रत्येक असेंबली को पुष्टि की गई फाइबर गिनती, कनेक्टर कॉन्फ़िगरेशन, ध्रुवीयता, फाइबर मैपिंग और केबल आयामों से उत्पादित किया जाता है, जिसमें अनुमोदित कॉन्फ़िगरेशन को उत्पादन संदर्भ के रूप में उपयोग किया जाता है।

एमपीओ/एमटीपी एवं एलसी समाप्ति
एमपीओ/एमटीपी और व्यक्तिगत एलसी डुप्लेक्स कनेक्टर निर्दिष्ट कनेक्टर कॉन्फ़िगरेशन के अनुसार फ़ैक्टरी में समाप्त होते हैं और नियंत्रित समाप्ति और निरीक्षण प्रक्रियाओं का उपयोग करके पॉलिश किए जाते हैं।

नियंत्रित ब्रेकआउट
ब्रेकआउट अनुभाग असेंबली प्रक्रिया के माध्यम से पुष्टि की गई फाइबर व्यवस्था को बनाए रखते हुए फाइबर को निर्दिष्ट एलसी कनेक्शन में अलग करता है।

प्रोडक्शन नियंत्रण
DIMI का फाइबर -ऑप्टिक असेंबली उत्पादन शिपमेंट से पहले कनेक्टर और ऑप्टिकल प्रदर्शन सत्यापन के लिए समर्पित ऑप्टिकल परीक्षण और निरीक्षण उपकरण द्वारा समर्थित है।

100% ऑप्टिकल परीक्षण
प्रत्येक तैयार असेंबली निर्दिष्ट आवश्यकताओं के अनुसार ऑप्टिकल प्रदर्शन को सत्यापित करने के लिए शिपमेंट से पहले प्रविष्टि हानि और वापसी हानि परीक्षण से गुजरती है।

कनेक्टर अंत-चेहरा निरीक्षण
एमपीओ/एमटीपी और एलसी कनेक्टर के अंतिम चेहरों का संदूषण, खरोंच, गड्ढों और अन्य स्थितियों के लिए निरीक्षण किया जाता है जो कनेक्टर मेटिंग या ऑप्टिकल प्रदर्शन को प्रभावित कर सकते हैं।

3डी ज्यामिति सत्यापन
जहां कनेक्टर कॉन्फ़िगरेशन के लिए निर्दिष्ट किया गया है, इंटरफेरोमेट्रिक निरीक्षण फाइबर की ऊंचाई, वक्रता की त्रिज्या और शीर्ष ऑफसेट सहित कनेक्टर के अंतिम चेहरे की ज्यामिति को सत्यापित करता है।

परीक्षण दस्तावेज़ीकरण एवं पता लगाने की क्षमता
वितरित असेंबली के लिए व्यक्तिगत ऑप्टिकल परीक्षण डेटा प्रदान किया जा सकता है, जहां लागू हो, परीक्षण रिकॉर्ड को संबंधित उत्पादन पहचान से जोड़ा जा सकता है।

कोटेशन के लिए, खरीदार एमपीओ को परिभाषित करने और सत्यापित करने के लिए आवश्यक जानकारी प्रदान कर सकते हैं {{0}से लेकर {{1}एलसी असेंबली:
